BỘ LỌC HỐC CỘNG HƯỞNG VỚI KÍCH THƯỚC NHỎ GỌN VÀ TẦN SỐ TRUNG TÂM CÓ THỂ ĐIỀU CHỈNH ĐƯỢC
22:59 - 28/07/2024
Đây là kết quả nghiên cứu hợp tác giữa Viện IMC và các đối tác. Việc kết hợp các kỹ thuật mới đã cho phép tạo ra một bộ lọc hốc cộng hưởng nhỏ gọn, với tần số trung tâm có thể thay đổi được, trong khi vẫn đảm bảo chi phí sản xuất hợp lý.
LỄ TÔN VINH TRÍ THỨC KHOA HỌC VÀ CÔNG NGHỆ TIÊU BIỂU LẦN THỨ 5
THỬ NGHIỆM HỆ THỐNG ĐỊNH VỊ BẦY ĐÀN VỆ TINH
VUSTA SƠ KẾT HOẠT ĐỘNG 6 THÁNG ĐẦU NĂM 2024
NGHIÊN CỨU VẬT LIỆU MỚI ĐẦY HỨA HẸN CHO NĂNG LƯỢNG MẶT TRỜI
Dự kiến được công bố trên tạp chí IJEECS (Indonesian Journal of Electrical Engineering and Computer Science) số ra Tháng 9/2024. Tuy nhiên, bản đầy đủ của bài báo khoa học này đã có thể tìm đọc và trích dẫn trên website của Tạp chí IJEECS.
Bài báo có tiêu đề “Design of atunablecenter frequency and small sizecavity bandpass filter byseparatingcapacitor-loaded resonators” là kết quả hợp tác nghiên cứu giữa Phòng Nghiên cứu và Phát triển/Viện IMC, Khoa Điện-Điện tử/Trường Đại học Mở Hà Nội và một số tổ chức khoa học công nghệ khác ở Việt Nam.
Bài báo này trình bày phương pháp thiết kế bộ lọc thông dải hốc cộng hưởng có kích thước nhỏ và tần số trung tâm có thể điều chỉnh. Trong phương pháp này, một bộ cộng hưởng đồng trục mở có tụ điện được sử dụng để giảm kích thước của bộ lọc hốc cộng hưởng. Bộ cộng hưởng được thiết kế và chế tạo riêng biệt thành hai phần để đạt được mục đích tần số hoạt động linh hoạt.
Phần đầu tiên được gọi là đế của bộ cộng hưởng, đơn giản là một trụ và được tích hợp với vỏ khoang. Phần thứ hai được gọi là mũ của bộ cộng hưởng, là phần chính tạo ra điện dung tải trong bộ lọc.
Bằng cách sử dụng các chiều cao khác nhau của phần đế hoặc/và các hình dạng và kích thước khác nhau của mũ, tần số hoạt động của bộ lọc có thể được thay đổi linh hoạt. Phương pháp này không chỉ giảm độ khó và chi phí xử lý bộ lọc hốc cộng hưởng mà còn giúp bộ lọc có thể định cấu hình lại.

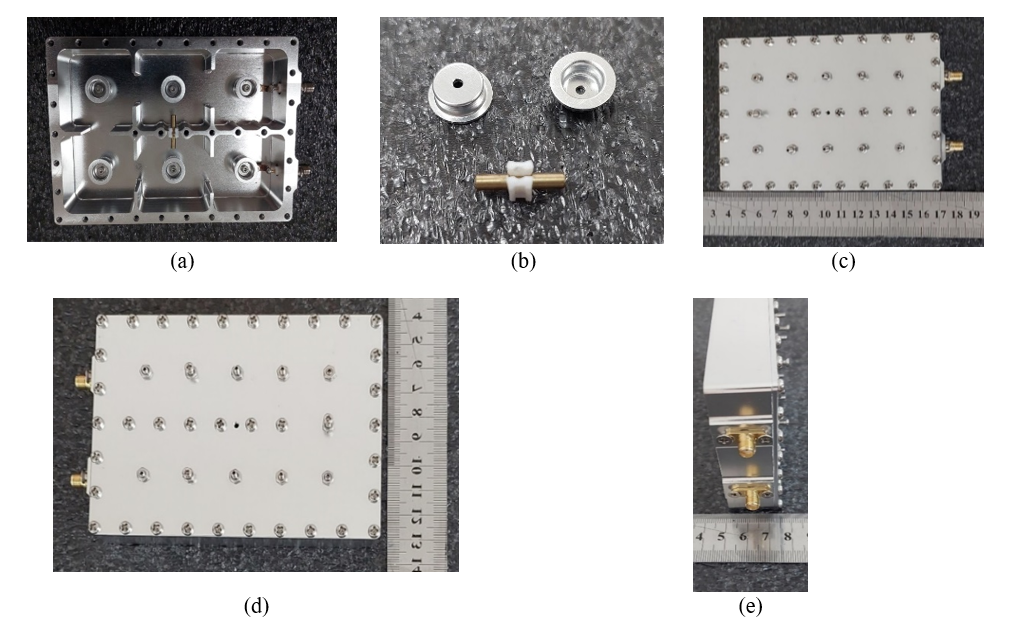

Để chứng minh hiệu quả của phương pháp, một mẫu bộ lọc hốc cộng hưởng có tần số trung tâm là 3,45 GHz và băng thông 80 MHz đã được thiết kế, chế tạo và đo kiểm. Kết quả đo kiểm cho thấy suy hao chèn nhỏ hơn 1,33 dB trên toàn bộ băng thông, điểm không tại 3,350 GHz đạt -68 dB, vùng chặn tại 3,550 GHz là -41 dB, hệ số Q không tải là 5.898 và kích thước của bộ lọc là 128 mm×86 mm×23 mm.
Chi tiết tham khảo tại:
Van Son Nguyen, et al. Design of a tunable center frequency and small size cavity bandpass filter by separating capacitor-loaded resonators. Indonesian Journal of Electrical Engineering and Computer Science (IJEECS), Sep. 2024, vol. 35, no. 3, pp. 1456-1467, doi: http://doi.org/10.11591/ijeecs.v35.i3.pp1456-1467
