Ở phần trước, sử dụng thuật toán so khớp đặc điểm chúng ta đã tìm được vị trí một số bộ phận nổi bật của đối tượng trong hình ảnh gồm nhiều đối tượng. Đây là những thông tin quan trọng để tìm ra đối tượng.

Để thực hiện tìm đối tượng, đầu tiên chúng ta cần sử dụng một hàm từ mô-đun calib3d là cv2.findHomography(). Nếu chúng ta truyền vào hợp các điểm từ cả hai hình ảnh, hàm này sẽ tìm phép biến đổi đối tượng đó. Sau đó, chúng ta có thể sử dụng hàm cv2.perspectiveTransform() để tìm đối tượng. Cần ít nhất bốn điểm chính xác để tìm ra phép biến đổi.

Có thể có một số lỗi xảy ra khi so khớp đối tượng, dẫn đến ảnh hưởng đến kết quả. Để giải quyết vấn đề này, thuật toán sử dụng RANSAC hoặc LEAST_MEDIAN (được quyết định bởi các cờ “flag”). Nhờ vậy, các kết quả phù hợp cung cấp ước tính chính xác được gọi là giá trị nội tại và phần còn lại được gọi là giá trị ngoại lai. Hàm cv2.findHomography() trả về một mặt nạ chỉ định các điểm bên trong và ngoài.

Đầu tiên, như thường lệ, chúng ta hãy tìm các đặc điểm SIFT trong hình ảnh và áp dụng kiểm tra tỷ lệ để tìm ra những kết quả phù hợp nhất:

1. import numpy as np
2. import cv2
3. from matplotlib import pyplot as plt
5. MIN_MATCH_COUNT = 10
7. img1 = cv2.imread('book.jpg', 0) # queryImage
8. img2 = cv2.imread('books.jpg', 0) # trainImage
10. # Initiate SIFT detector
11. sift = cv2.SIFT_create()
13. # find the keypoints and descriptors with SIFT
14. kp1, des1 = sift.detectAndCompute(img1, None)
15. kp2, des2 = sift.detectAndCompute(img2, None)
17. FLANN_INDEX_KDTREE = 0
18. index_params = dict(algorithm = FLANN_INDEX_KDTREE, trees = 5)
19. search_params = dict(checks = 50)
21. flann = cv2.FlannBasedMatcher(index_params, search_params)
23. matches = flann.knnMatch(des1, des2, k=2)
25. # store all the good matches as per Lowe's ratio test.
26. good = []
27. for m,n in matches:
28.     if m.distance < 0.7*n.distance:
29.          good.append(m)

Bây giờ chúng ta đặt điều kiện rằng có ít nhất 10 điểm so khớp trùng nhau (được xác định bởi MIN_MATCH_COUNT) để tìm ra đối tượng. Nếu không, chỉ cần hiển thị thông báo cho biết không có đủ kết quả phù hợp.

Nếu tìm thấy đủ kết quả phù hợp, chúng ta trích xuất vị trí của các điểm chính phù hợp trong cả hai hình ảnh. Chúng được truyền vào để tìm ra phép biến đổi (ở đây chính là ma trận biến đổi 3x3), sau đó chúng ta sử dụng nó để biến đổi các góc của hình ảnh đối tượng cần tìm thành các điểm tương ứng trong hình ảnh nhiều đối tượng:

30. if len(good)>MIN_MATCH_COUNT:
31.      src_pts = np.float32([kp1[m.queryIdx].pt for m in good ]).reshape(-1,1,2)
32.      dst_pts = np.float32([kp2[m.trainIdx].pt for m in good ]).reshape(-1,1,2)
34.      M, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 0)
35.      matchesMask = mask.ravel().tolist()
37.      h,w = img1.shape
38.      pts = np.float32([ [0,0], [0,h-1], [w-1,h-1], [w-1,0] ]).reshape(-1,1,2)
39.      dst = cv2.perspectiveTransform(pts, M)
41.      img2 = cv2.polylines(img2, [np.int32(dst)], True, 255,3, cv2.LINE_AA)
43. else:
44.      print("Not enough matches are found - %d/%d" % (len(good), MIN_MATCH_COUNT))
45.      matchesMask = None

Cuối cùng, chúng tôi vẽ các phần trong của chúng tôi (nếu tìm thấy đối tượng thành công) hoặc các điểm chính phù hợp (nếu không thành công):

46. draw_params = dict(matchColor = (0,255,0), # draw matches in green color
47.                               singlePointColor = None,
48.                               matchesMask = matchesMask, # draw only inliers
49.                               flags = 2)
51. img3 = cv2.drawMatches(img1, kp1, img2, kp2, good, None, **draw_params)
53. plt.imshow(img3, 'gray'), plt.show()

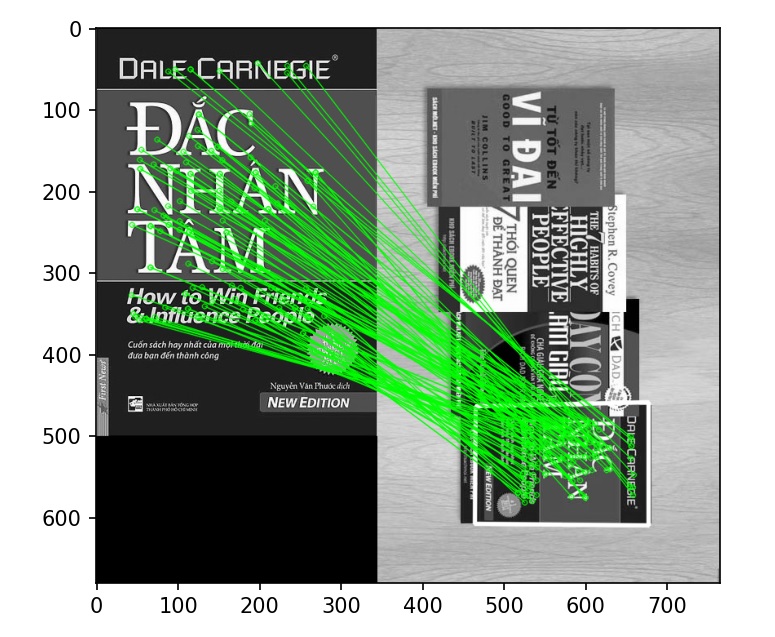

Kết quả:

Ở phần tiếp theo chúng ta sẽ cùng tìm hiểu các thuật toán bắt bám đối tượng trong video như Meanshift và Camshift.
